珠海2026年3月23日 /美通社/ -- 编码器作为运动控制系统的核心感知部件，主要负责捕获机械运动的速度、位置、角度、位移及计数等信息，并将其转化为控制系统可识别的数字语言。其性能水平的高低直接决定整个伺服系统的控制精度、动态响应与运行稳定性。
行业变革催生编码器需求增长
编码器在工业自动化和人形机器人等热门领域中发挥至关重要的作用。特别是智能关节和灵巧手等人形机器人核心部件对编码器的尺寸、精度、抗干扰能力提出了更高要求，这一需求趋势，将加速编码器技术向更低延迟、更高集成、更高效能、更高性价比方向演进。

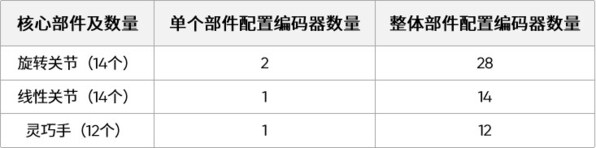

单台人形机器人编码器配置数量
编码器技术路线演进
从"协议转换"到"模拟信号解码"
编码器按内部信号处理方式，主要分为协议转换（集成式）和模拟信号解码（分立式）两大类。
协议转换编码器方案
传统编码器，通常在传感器模组内部集成专用dsp调理芯片及算法。
- 工作模式：传感器内部dsp处理完信号后，通过spi/i2c/uart等通信接口读取角度信息，但这些信息不能直接应用于驱动控制系统中，需通过mcu处理转换为系统可识别的编码器协议，如多摩川/biss-c/ssi等，另外可能还需要进行多圈计数或低功耗管理。
- 方案优势：单圈功能和算法高度集成，开发难度低，产品可快速落地。
- 方案局限性：专用传感器模组/dsp成本较高，无法实现多圈计数，且大部分不支持编码器协议，需额外搭配mcu，成本优化空间有限；不同场景需更换不同的专用传感器模组/dsp，不利于维护；信号校准和角度补偿算法固化，无法通过优化算法提高角度精度。

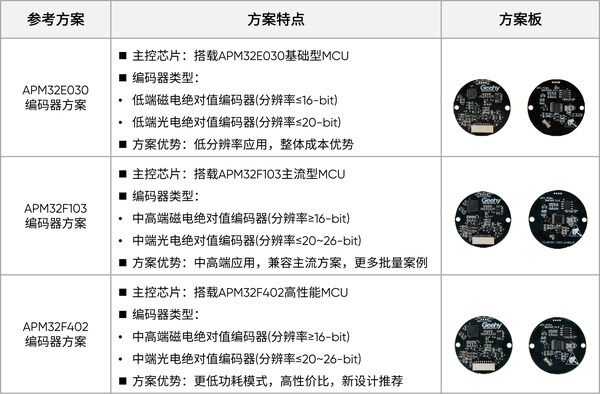

- 极海布局：已推出基于apm32e030/f402/f103工业级mcu的多款协议转换型编码器参考方案，并规模化量产应用于行业头部客户产品中。
模拟信号解码编码器方案
随着绝对值编码器技术的普及，越来越多编码器应用倾向于模拟信号解码方案。
- 工作模式：无需专用dsp调理芯片，直接将sin/cos信号输入到mcu中，其中mcu可兼顾"信号采集 算法解算 多圈计数 协议转换"四大功能。
- 方案优势：
-
- 节约成本：采用更低成本的传感器和高性价比mcu，整体bom成本可降低20%~30%；
- 精度可控：用户可结合更适配的算法，对sin/cos信号进行信号校准、角度补偿和温度补偿；
- 灵活定制：可根据实际需求实现特殊格式输出，例如abz信号、专用协议等。
- 极海布局：基于g32r430编码器专用mcu，极海已正式推出在轴单圈/多圈多摩川协议磁电式绝对值编码器参考方案。同时，针对不同应用需求，极海还将陆续推出在轴biss-c协议磁电式、离轴磁电式、电感式等绝对值编码器方案。

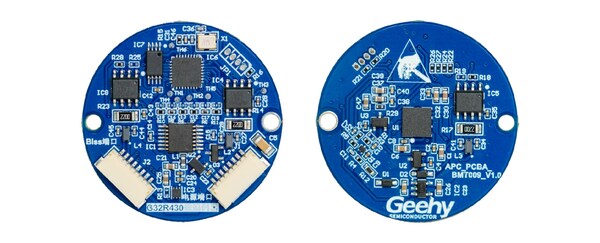

g32r430编码器方案板
极海g32r430在轴多摩川协议
磁电式绝对值编码器方案
极海g32r430在轴多摩川协议磁电式编码器方案，通过高精度编码器专用mcu与客户算法深度融合，可实现低延时电角度计算、高精度信号处理及多协议兼容性，为人形机器人及工业自动化设备提供实时精准的位置反馈。另外，通过超低功耗与小尺寸设计，有助于提升设备续航能力与结构紧凑性，实现高动态响应与稳定的运动性能。

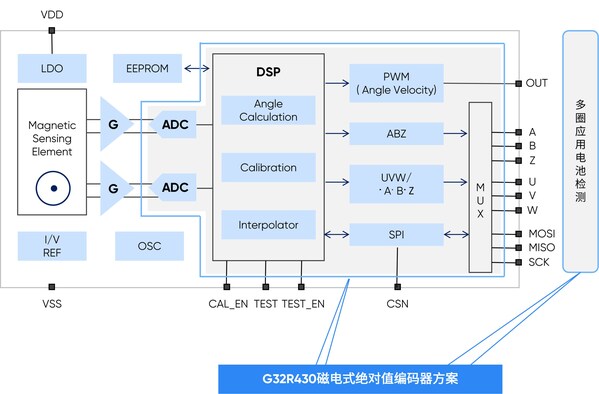

g32r430编码器方案框图
- 高效运算性能：搭载极海g32r430编码器专用mcu，协同自研atan电角度计算扩展指令（运算精度＜0.0001°），可实现＜1μs的编码器电角度计算时间，满足人形机器人及工业自动化等应用的实时性要求；
- 高精度、高分辨率
-
- n对极磁钢/磁环，真实分辨率高达16 n位，单对极磁钢/磁环理论角度精度优于0.0155°（56角秒）；17位真实分辨率，满足大部分伺服应用场景需求；
- 内置2个16位高精度adc，差分输入有效位≥13.5-bit，可快速计算当前角度，高效运行用户调理算法、补偿算法、校正算法；
- 核心链路非算法执行时间（信号采样 电角度计算）＜3μs，约8μs时间可执行信号校准、角度补偿、温度补偿等算法，有助于进一步提升编码器精度；
- 采用多维tmr磁头，具备较高灵敏度与信号抗干扰能力。

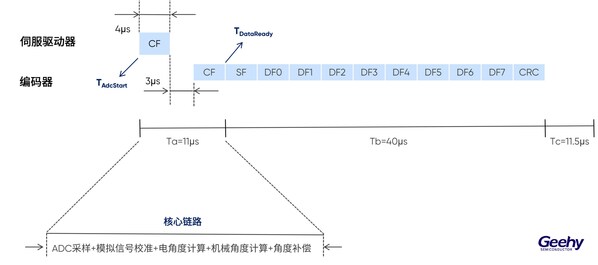

g32r430核心链路非算法执行时间图
- 高通信速率：采用多摩川协议，通讯速率可灵活设置，最高可达8mpbs。
- 超低功耗设计：
-
- g32r430芯片：stop功耗＜15μa，唤醒时间＜20μs；standby功耗＜2μa，唤醒时间＜50μs；
- 编码器方案：静态平均功耗约14μa，1100mah电池使用寿命7年以上。
- 高安全系数：支持超速报警、eeprom读写错误、单圈跳变、圈数溢出、过温报警、多圈错误、电池低压错误、电池欠压等报警功能，可及时反馈系统异常情况，实时监测系统异常状态；
- 分立式方案：性价比高，功能和性能自主可控，有助于降低编码器bom成本；支持二次开发，单平台可满足不同应用需求；
- 小型化设计：电路板直径35mm，可应用于最小40mm法兰的伺服电机中，有助于大幅缩减编码器pcba体积，完美适配紧凑型设计。

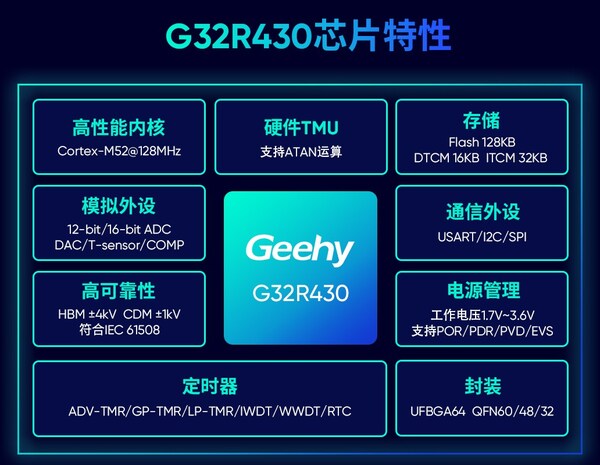

极海g32r430编码器专用mcu芯片介绍
为高精度运动控制和位置反馈设计
极海g32r430具备低功耗、高集成、低延迟、高精度等特性，既能发挥信号采集调理功能，也能实现协议转换功能；支持定制化处理的同时，还能实现降本增效。g32r430可为广大专业编码器厂商和终端客户的在轴/离轴磁编码器、离轴霍尔传感编码器、离轴感应编码器等，提供低成本、高精度、高效率、极具竞争力的国产化编码器专用mcu芯片选择。
点击链接
了解更多极海g32r430编码器专用mcu详情
https://mp.weixin.qq.com/s/kei8jpvhulkfz9h4wjp7qa
总结
极海g32r430编码器专用mcu及方案
可助力行业解决哪些问题？
极海g32r430编码器专用mcu及在轴多摩川协议磁电式绝对值编码器方案，致力于解决人形机器人及工业自动化等领域的高精度运动控制与系统集成难题。
1.降低运算时延：g32r430作为业界首款支持终端编码器自主算法的国产化编码器专用mcu，通过内置自研atan电角度计算扩展指令，有效解决传统sin/cos电角度运算耗时较长的问题，显著降低检测延时，提升系统实时响应能力；
2.提升准确性：内置16位高精度adc，从信号源头保障位置检测准确性，大幅提升运动控制的可靠性与精度；
3.紧凑性设计：集成丰富外设资源，内置主电电压检测模块evs，有助于节省外部电路，适配小型化产品设计需求；
4.自主可控：g32r430单芯片平台，支持光电与磁电编码器应用，可协助客户实现高效特俗算法，为多场景提供灵活、高效的国产化编码器九游会j9登录入口的解决方案。
目前，极海已正式推出g32r430在轴多摩川协议磁电式编码器参考方案，配套有参考设计、方案规格书、原理图、软件工程说明书等技术文档资料，如需更多方案信息，请联系极海各办事处销售经理或访问极海九游会j9登录入口官网（ www.geehy.com ）进行登记。
